解析全自动砌块成型机结构组成

　　很多客户由于对设备结构不了解，在采购和操作过程中，出现一些故障或问题。为了避免您几十万购买的全自动砌块成型机无法工作，我们需要先对设备的结构组成做一个详细的介绍，希望可以帮助您对砌块成型机的考察和使用。

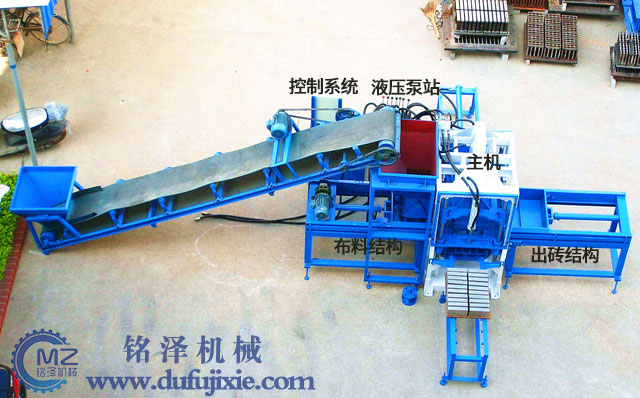

　　全自动砌块成型机由主机、布料机构、送板机构、出砖机构、液压泵站和控制系统等组成，具体介绍及功能如下：

一、主机

　　由机架、压头、模具、油缸、模具等组成，采用优质钢板焊接而成，框架式的结构，保证了设备的稳定性，实现长时间工作不变形不损坏;特别是模具，是砌块成型机的重要部件，采用耐磨钢材，经特殊工艺加工而成，实现压制几十万次不磨损;通过控制系统的控制，实现主机的全自动工作;

二、布料结构

　　由骨料底架、骨料斗、骨料车、送料油缸、钢底板仓及送板装置组成;

　　钢底板储存在钢底板仓，由摆线针轮减速机带动链条及安装在其上的拨块推动钢底板仓最下面的一块钢底板沿导轨送到模框的下方;

　　骨料车位于料斗下方时，料门由料门油缸操纵，电气控制打开受料，延时关闭料门，油缸经摆杆推动骨料车至模框上方加料，加料小车上设有尼龙刷，可将压头刷净，以便全自动砌块成型机上压头不粘混凝土;

　　加料小车在模箱上时，振动台开始振动给模箱加料，并使模箱内的混凝土振动达到基本密实，当料偏湿或骨料下料比较困难时，可启动强制加料电动机，使料杆来回疏通，强制加料。加入的混凝土量及密实度由振动加料时间调定，试生产时应根据所用材料及砌块强度要求试验设定，振动加料时间由时间继电器控制;

三、出砖结构

　　当全自动砌块成型机压制成型后，砖坯及托板有出砖结构疏松出来，它由输送底架滚筒及传动机构组成，当砖坯连同托板被推到滚筒台时，传动机械把砌块连同钢底板输送到前台停放，或直接输送到小车上，由工人再搬运;

四、控制系统

　　它是控制砌块成型机的核心部件，是实现全自动生产的关键，当它出现故障时，设备将无法工作。它由控制柜、PLC可编程控制器和液晶显示屏组成;

　　具体详情：全自动砌块成型机控制系统介绍

五、液压泵站

　　砌块成型机的压力由液压泵站提供，它是设备的动力来源，它由控制系统控制，由电机、液压泵、液压阀、油箱、冷却器、过滤器等等部件组成。只有全自动的设备有液压泵站，手动操作的设备没有。

　　通过对全自动砌块成型机结构的了解，我们可以看出，每个部分都是比较重要的，是全自动设备的重要配置，我们应该对每个部分有所了解，特别是功能和结构，方便我们日常的操作和检修。
